Chauvin Arnoux - CDA 10

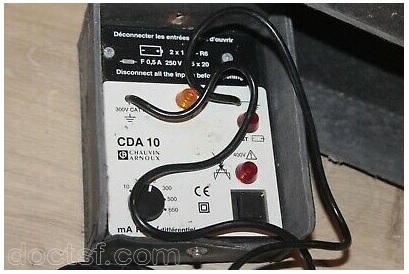

Illustration 1
Transmis par Radiolo
Origine : P Binon
Chauvin Arnoux - CDA 10

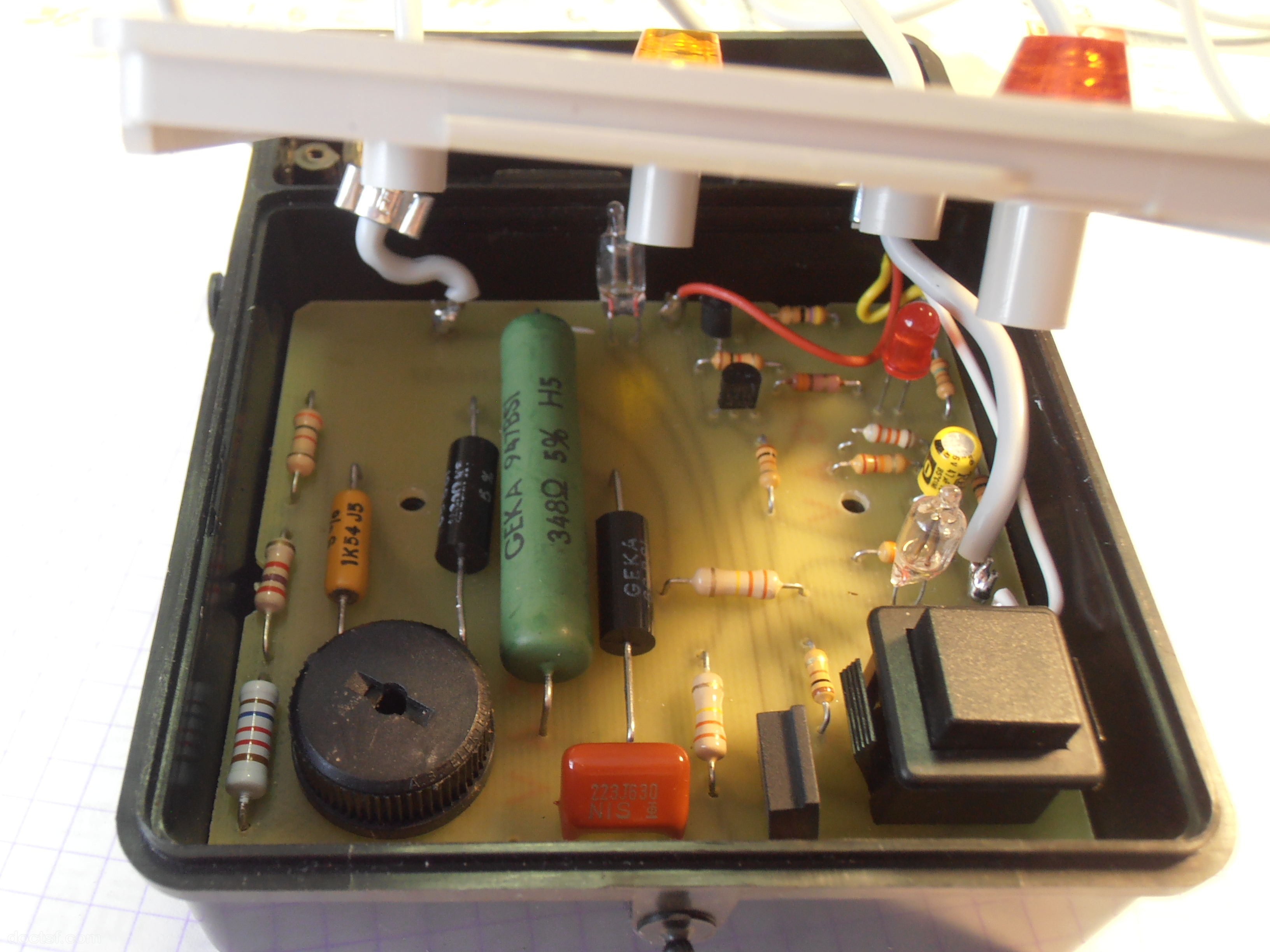

Ouverture du boîtier par 1 clip en bas
Collection Micadam
Origine : Réparation
Commentaire : Ouverture boîtier clip bas et haut
Chauvin Arnoux - CDA 10

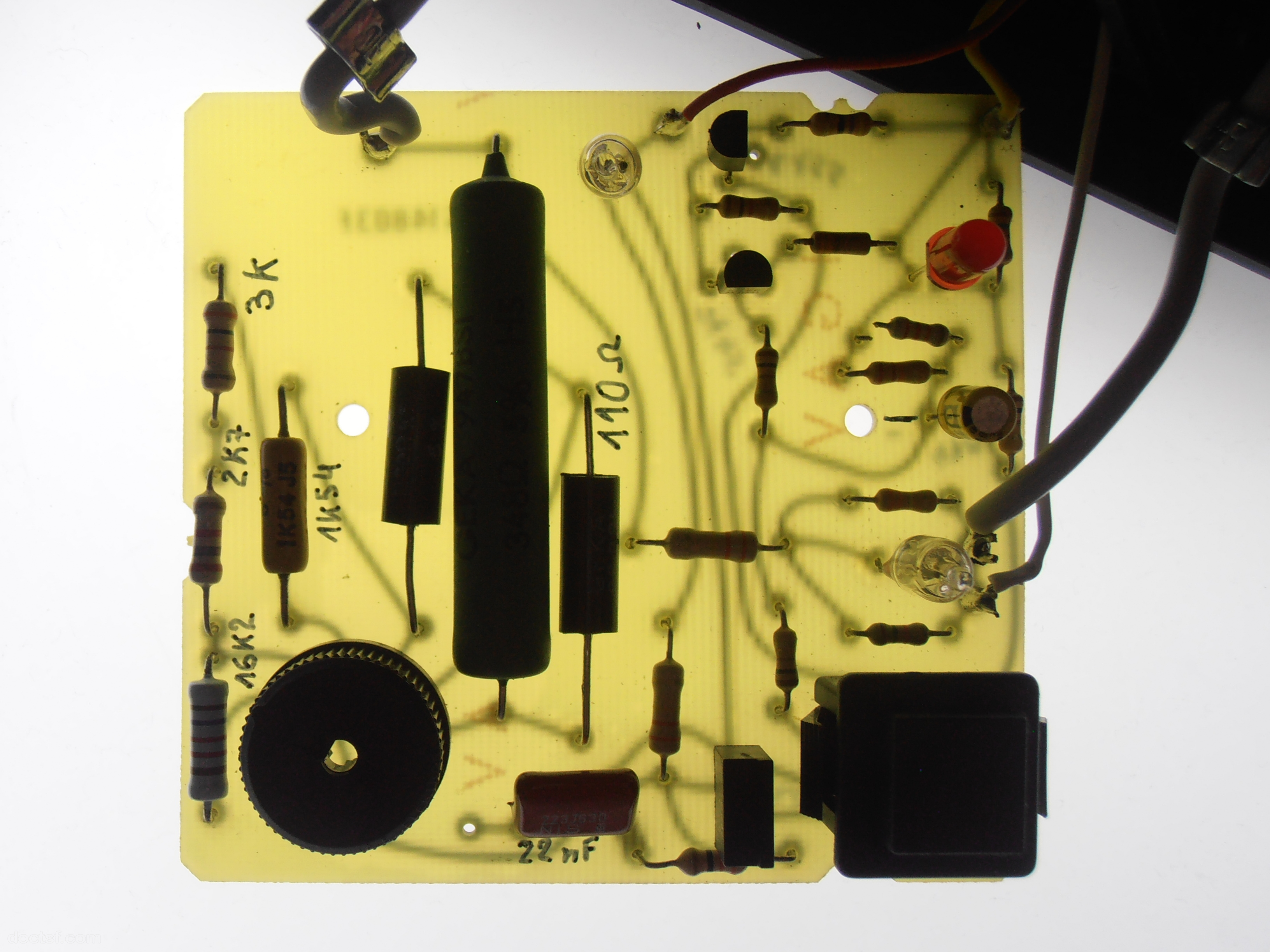

PCB par transparence
Collection Micadam
Origine : Réparation
Commentaire : Circuit imprimé par transparence
Chauvin Arnoux - CDA 10

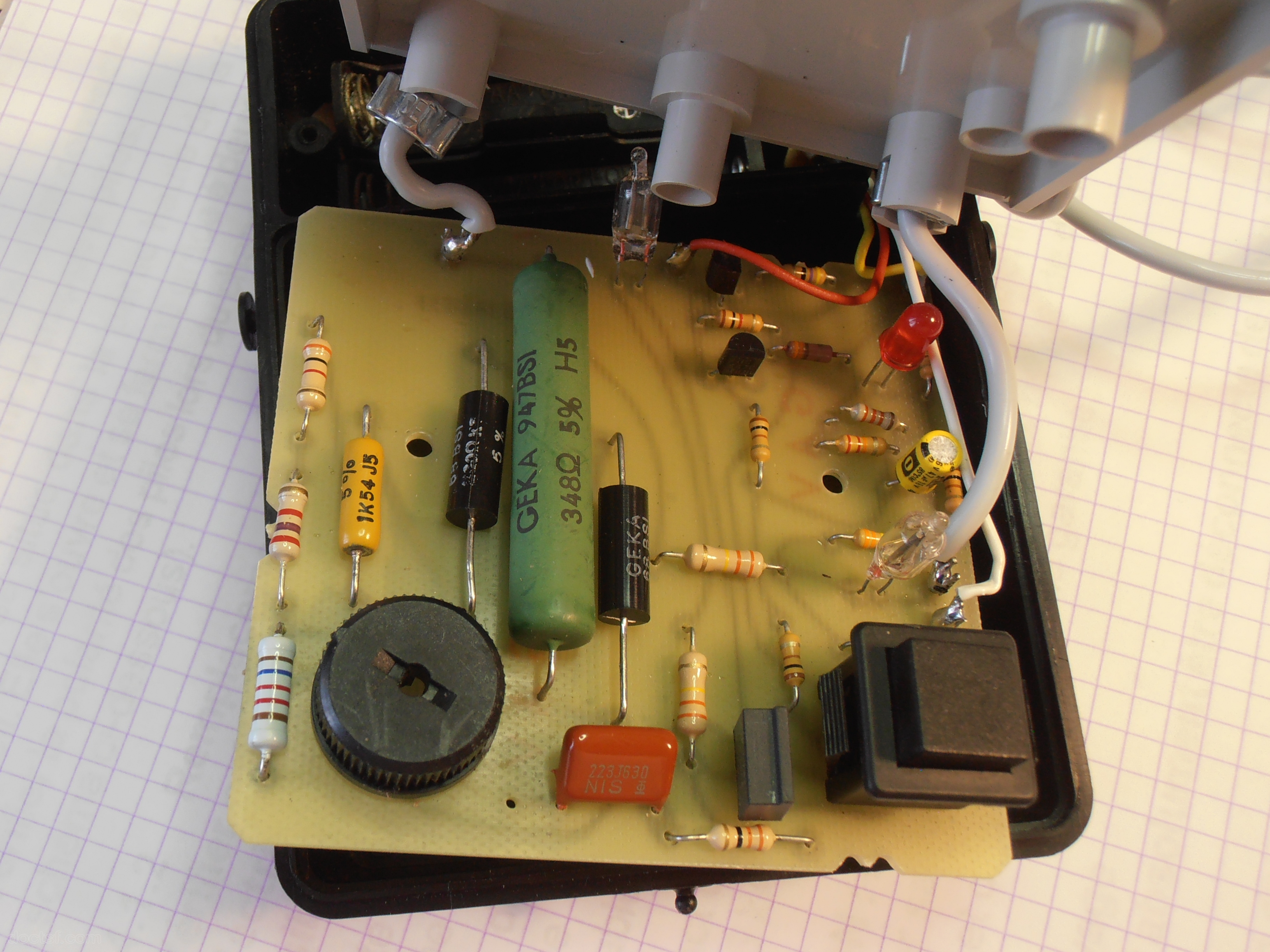

Implantation composants
Collection Micadam
Origine : Réparation
Commentaire : Implantation des composants
Chauvin Arnoux - CDA 10

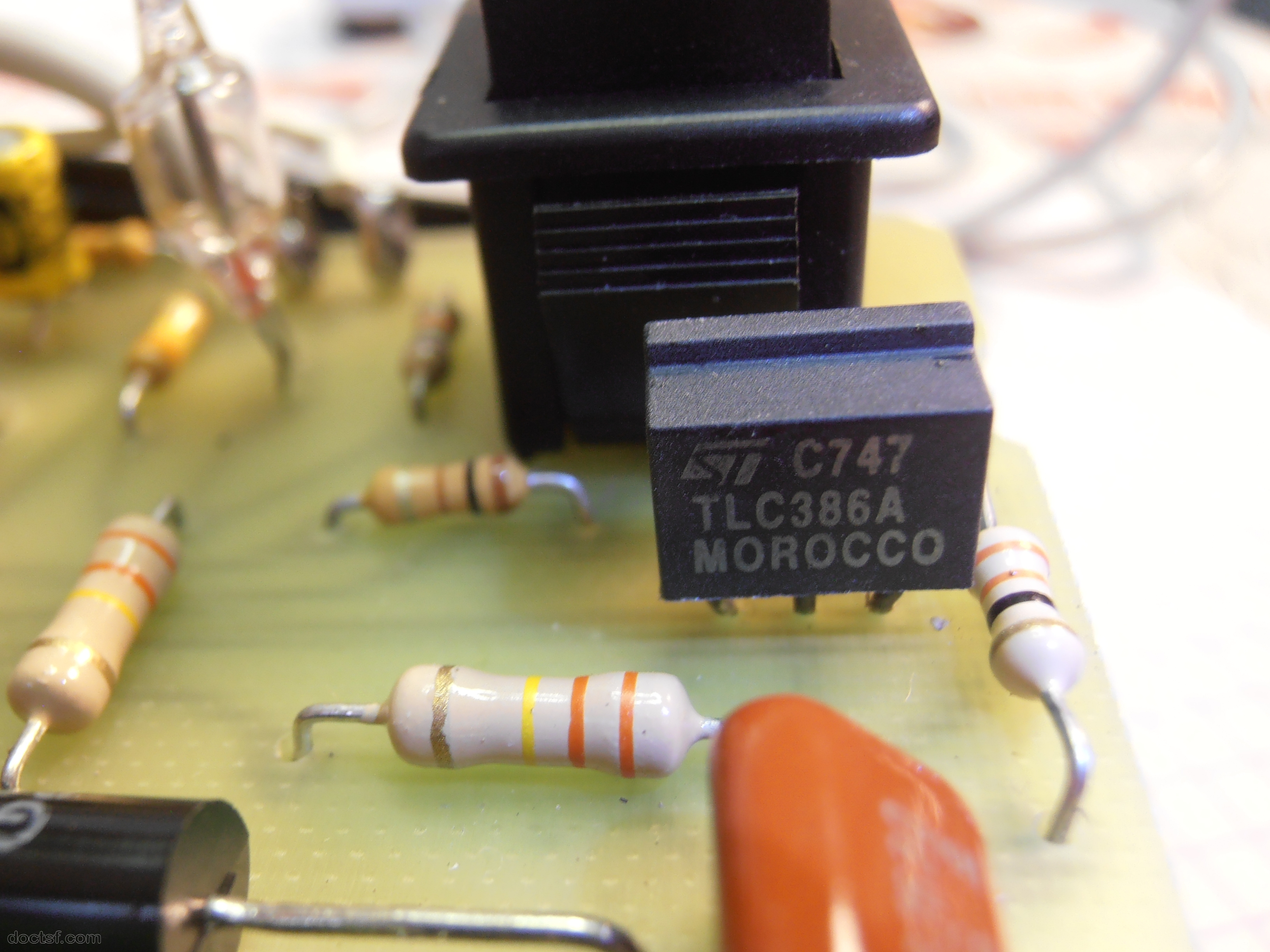

Vue du triac TLC386A
Collection Micadam
Origine : Réparation
Commentaire : Vue du triac TLC386A
Chauvin Arnoux - CDA 10

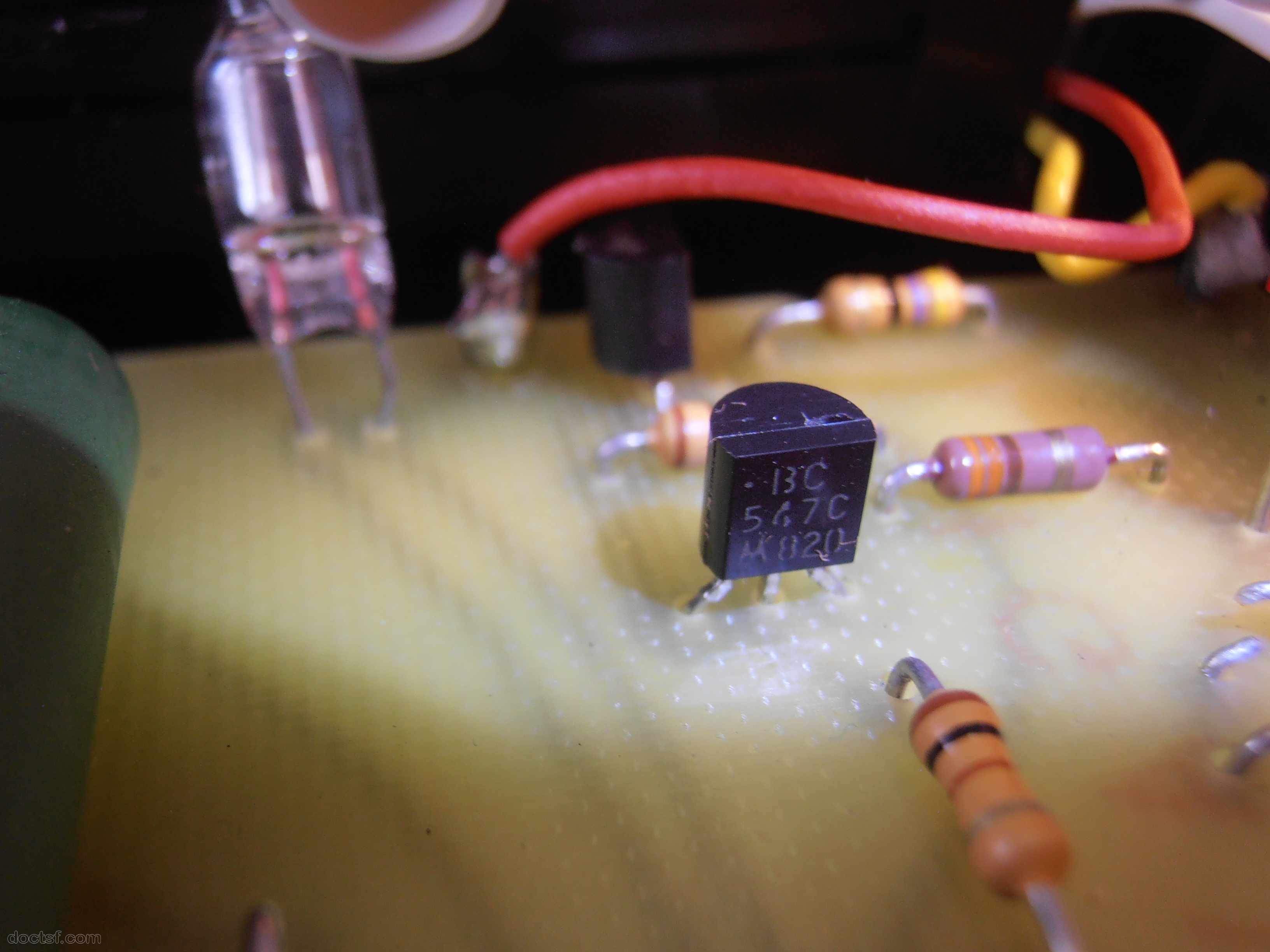

Vue du BC547C
Collection Micadam
Origine : Réparation
Commentaire : Vue du BC547C
Chauvin Arnoux - CDA 10

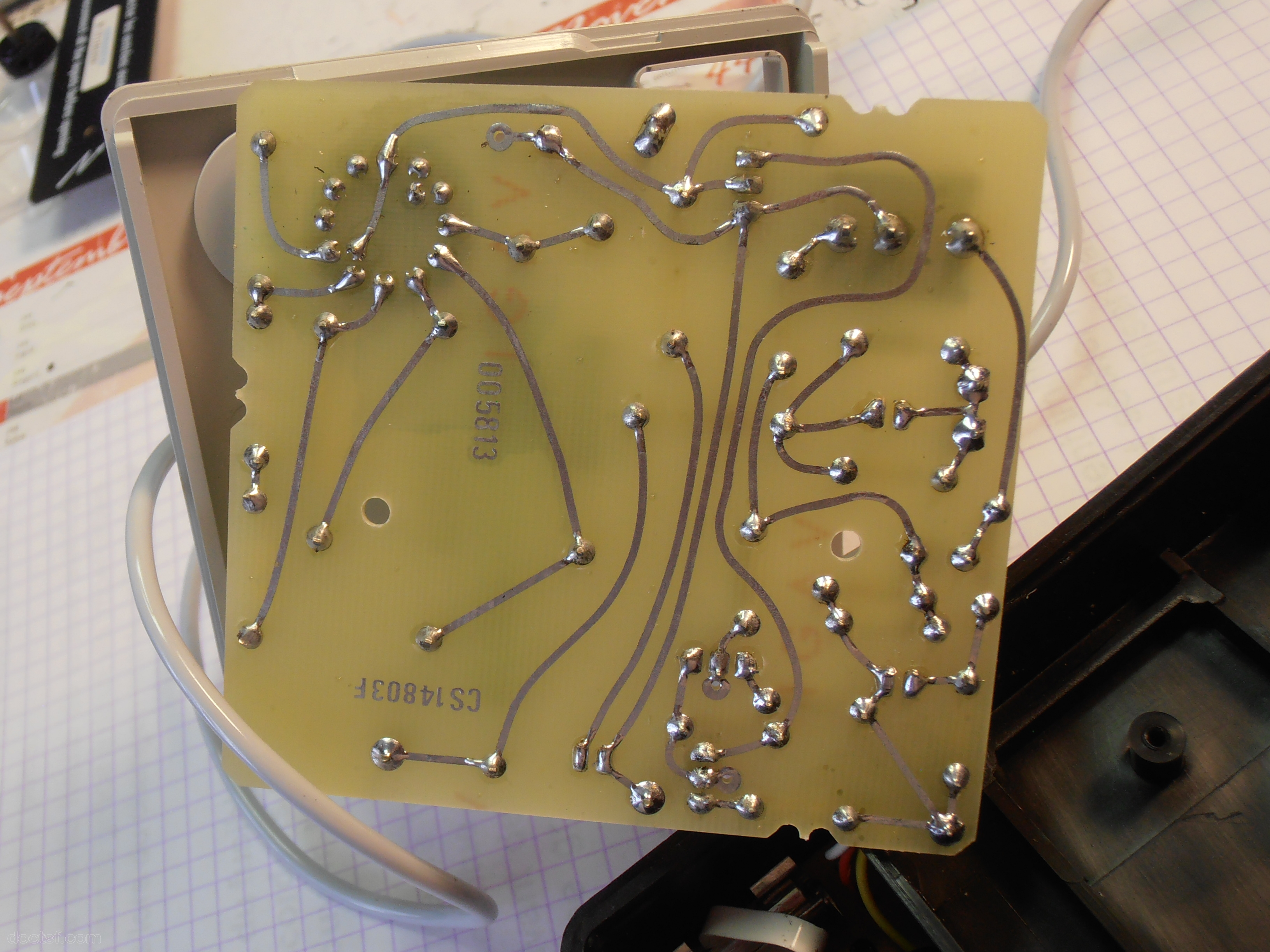

Vue côté cuivre
Collection Micadam
Origine : Réparation
Commentaire : Vue côté cuivre
Chauvin Arnoux - CDA 10

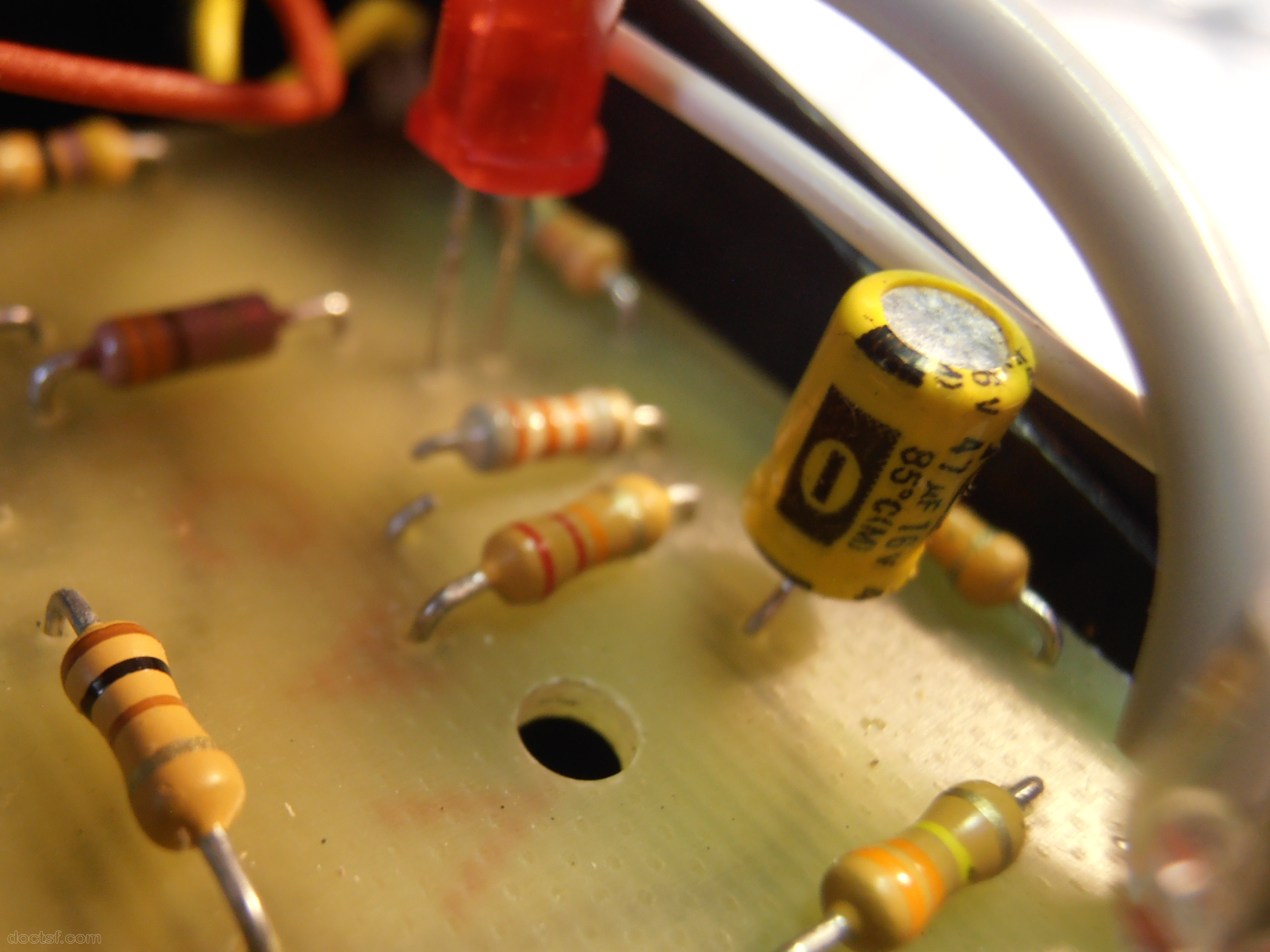

Détail 33K coupée
Collection Micadam
Origine : Réparation
Commentaire : Vue résistance coupée volontairement (usine)
Chauvin Arnoux - CDA 10

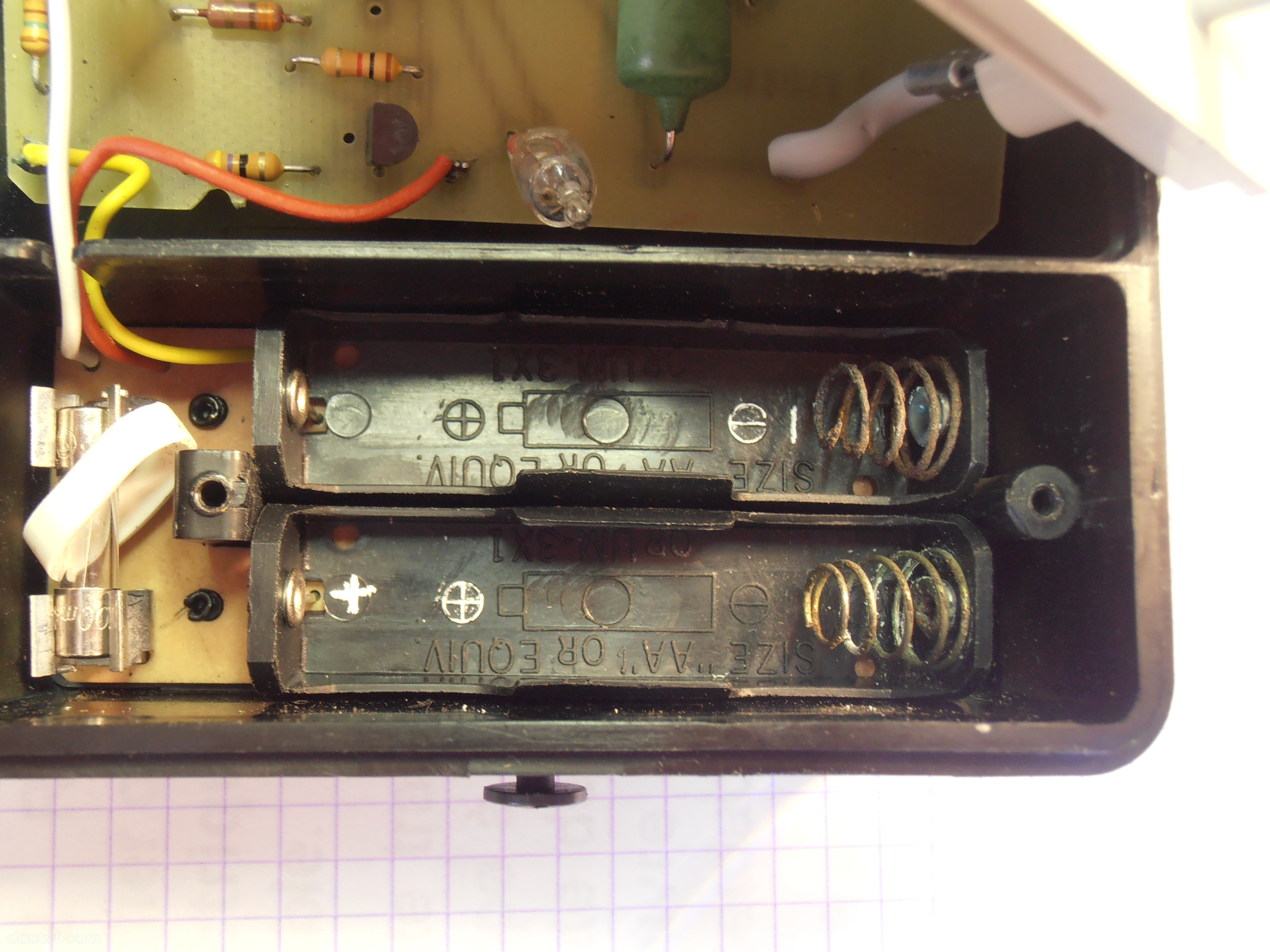

Oxydation des 2 piles de 1V5
Collection Micadam
Origine : Réparation
Commentaire : Oxydation des 2 piles de 1V5
