Micronta - 22-302 Logic probe mesure

Fiche 69338

Identité

Marque : Micronta Pays d'origine : USA

Micronta

Modèle : 22-302 Logic probe

Année : 1983

Caractéristiques
Fonctions : mesure à semi-conducteurs
Forme : Pocket (de poche) - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 28 H: 18 P: 200 (mm) Poids : 60g
Alimentation : Autres sources d'alimentation Alim à prélever sur le circuit à tester : en TTL : 5Vdc 20mA ou en CMOS : 15Vdc 40mA
Matière : Plastique
Couleurs : bleu
Prises : 2 fils munis de mini-pinces crocodile pour l'alim

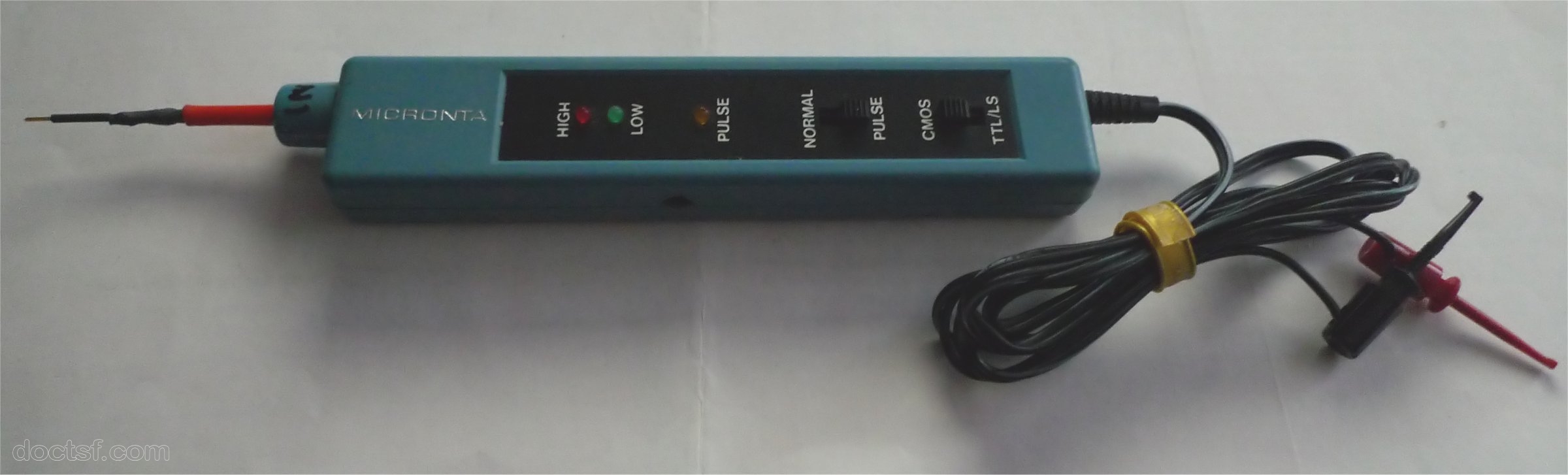

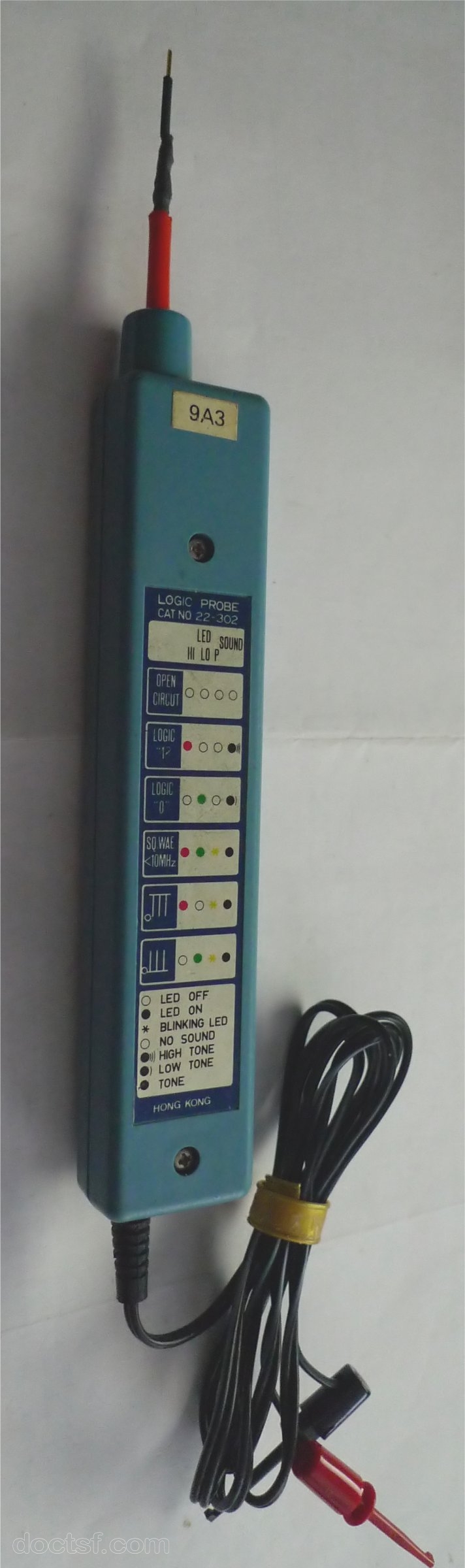

Commentaires : Ma sonde est marquée sur le boîtier : Logic probe ref 22-302, la doc fournie porte la ref 22-301 et sur la facture ref 22301/2 (prix 99FFr). Niveaux détectés : DTL/TTL Low=0.8V, high=2.2V, CMOS Low 30% de Vcc, High=70% de Vcc. Impédance d'entrée=100Kohms. Impulsion minimum détectable=50nS. Fréquence d'entrée max=10MHz. Surcharge à l'entrée=+-50Vdc. 3 mini LED indique le niveau détecté : Rouge=High, Verte=Low, Orange= Pulse. L'indication du niveau est signalé par un bip. 2 switch : CMOS ou TTL/LS et Normal ou Pulse.

1 schéma ou document technique (notice) disponible pour le modèle 22-302 Logic probe Micronta ! Voir ci-contre pour télécharger gratuitement
