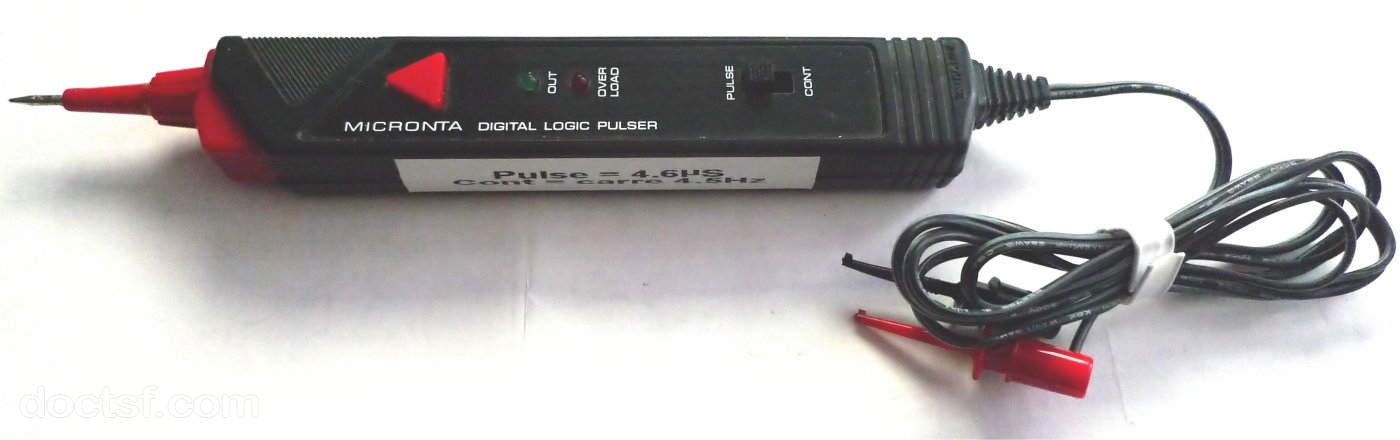

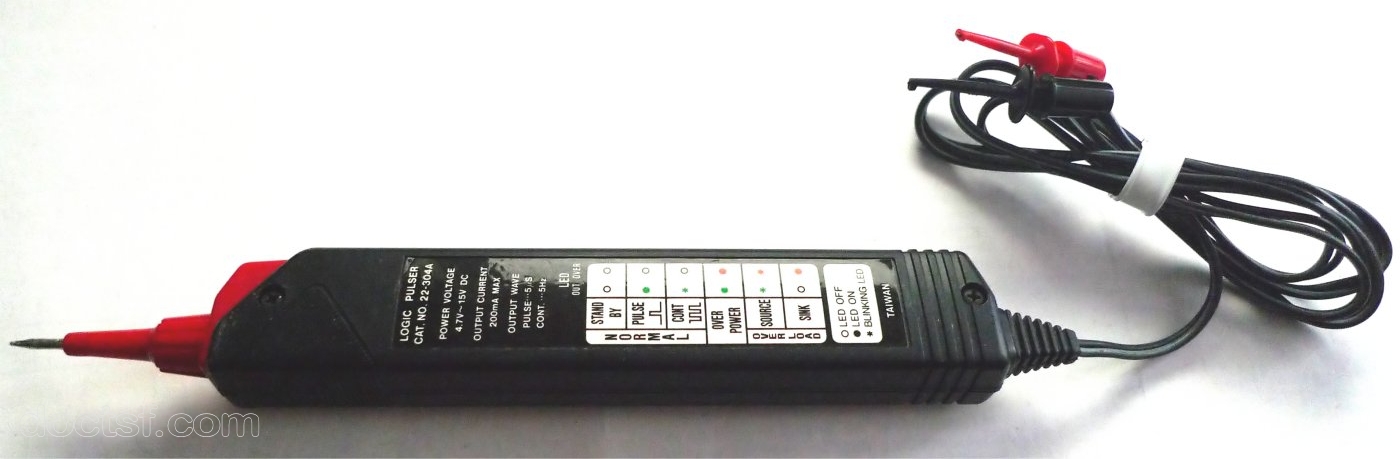

Micronta - 22-304A Digital Logic Pulser mesure

Fiche 69346

Identité

Marque : Micronta Pays d'origine : USA

Micronta

Modèle : 22-304A Digital Logic Pulser

Année : ?

Caractéristiques
Fonctions : mesure
26 semi-conducteurs : 1 iC, 13 BJT, 4 FET, 8 diodes
Forme : Pocket (de poche) - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 26 H: 20 P: 200 (mm) Poids : 60g
Boutons : 2
Alimentation : Autres sources d'alimentation 4,7Vdc à 15Vdc
Matière : Plastique
Couleurs : Noir et rouge
Prises : 2 fils avec pinces crocodiles pour prélever l'alim
Commentaires : Niveaux de sortie : High=3 à 5V avec Vcc=5V, 7V à 10V avec Vcc=10V, 10.5V à 15V avec Vcc=15V, Low=0.7V. Courant de sortie=200mA. Charge : 22.5ohms avec Vcc=5V, 50ohms avec Vcc=10V, 75ohms avec Vcc=15V. Signal de sortie=5Hz, par impulsion=5µS. Deux mini-LED : Rouge Over Load : Vcc supérieur à 15Vdc ou courant de test supérieur à 200mA, Vert Out : s'allume à chaque pulse. 1 bouton poussoir : commande le circuit d'impulsion. 1 switch : Pulse seul ou Pulses en continu.

2 schémas ou documents techniques (notices) disponibles pour le modèle 22-304A Digital Logic Pulser Micronta ! Voir ci-contre pour télécharger gratuitement
