Selectronic - Analyseur logique mesure

Fiche 67794

Identité

Marque : Selectronic

Selectronic

Modèle : Analyseur logique

Année : 1981

Caractéristiques
Fonctions : mesure
dépourvu d'indicateur visuel

Forme : Horizontal ( Boîte type rack ) - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 380 H: 135 P: 280 (mm)
Matière : Métal
Couleurs : Façade grise métal, boîte noire
Commentaires : Permet la visualisation stable sur un oscillo ordinaire de 8 lignes de data (par exemple, le bus de data d’un µContrôleur 8 bit) sur une longueur de 256 octets. Un pointeur permet de visualiser l'octet pointé et sa valeur s’affiche en hexa décimal. Le déclenchement de la capture des octets se fait à l’aide d’un pré-positionnement sur 10 bit. Fait aussi office de mémoire pour un oscillo ordinaire.

1 schéma ou document technique (notice) disponible pour le modèle Analyseur logique Selectronic ! Voir ci-contre pour télécharger gratuitement

Dans la collection de f17439

Signaler un contenu erroné ou une anomalie

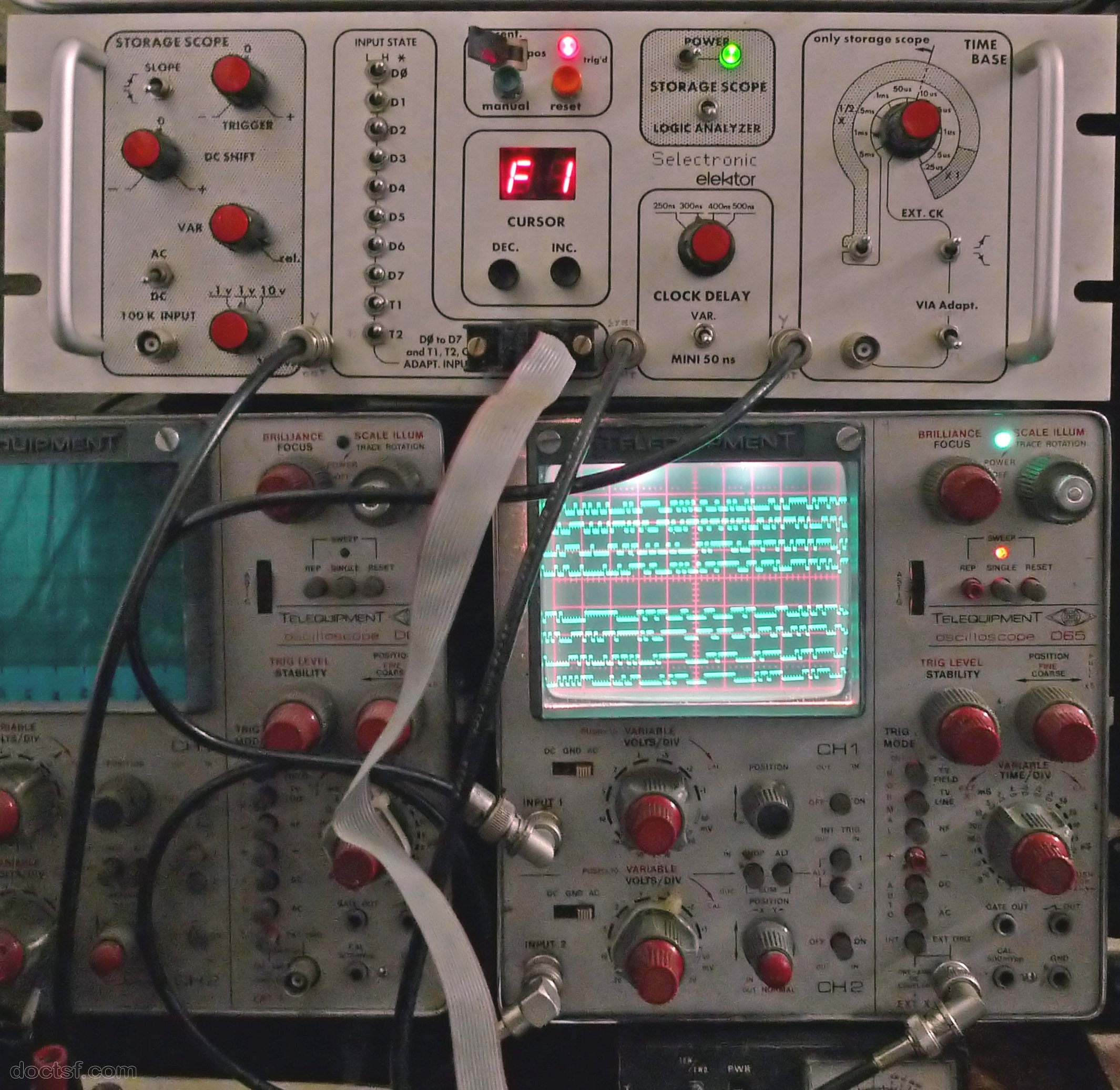

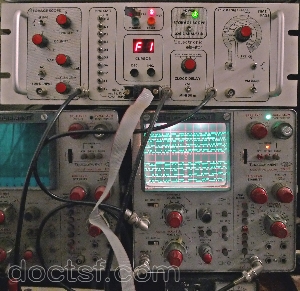

Relié à un oscillo Telequipment D65

Collection F17439

Origine : perso

Commentaire : Pour visualiser 256 octets mettre le BH à 0.1µs
