Selectronic - Générateur de fonction BF avec XR 2206 mesure

Fiche 67777

Identité

Marque : Selectronic

Selectronic

Modèle : Générateur de fonction BF avec XR 2206

Année : 1978

Caractéristiques
Fonctions : mesure à semi-conducteurs
dépourvu d'indicateur visuel

Forme : Horizontal - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 250 H: 160 P: 90 (mm) Poids : 1,350 Kg
Matière : Métal
Couleurs : Façade noire, boîte grise
Prises : Signal out, synchro out, sweep out
Commentaires : Le générateur de fonctions est construit autour d'un XR2206. Il fournit les formes d'ondes suivantes : sinusoïdales, carrées, triangulaires, dent de scie, pulses, triangulaires. Couvre les fréquences de 9Hz à 220KHz en 8 gammes. Sortie faible impédance en trois gammes calibrées : 0-10mV, 0-100mV, 0-1V (efficace). A été ajouté au montage initial un mode SWEEP (wobulation).

1 schéma ou document technique (notice) disponible pour le modèle Générateur de fonction BF avec XR 2206 Selectronic ! Voir ci-contre pour télécharger gratuitement

Dans la collection de f17439

Signaler un contenu erroné ou une anomalie

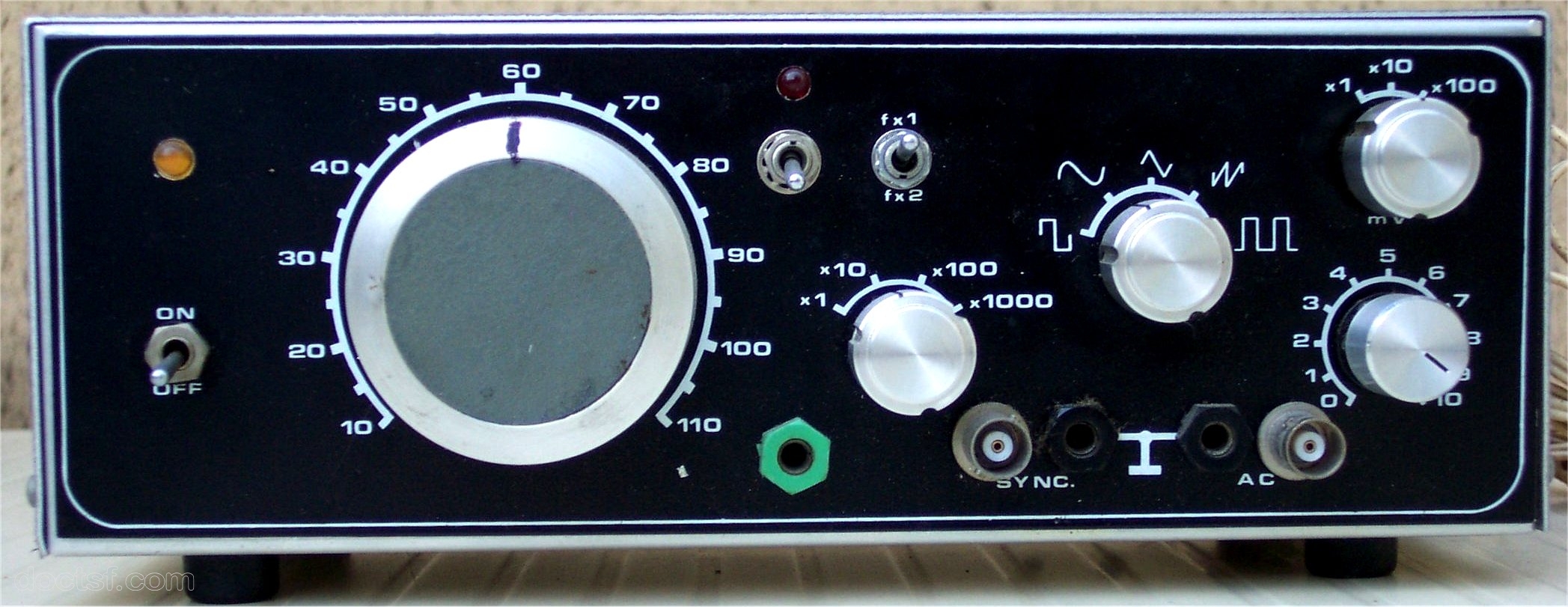

Illustration 1

Collection F17439

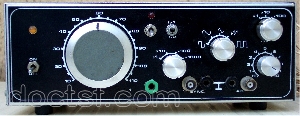

Commentaire : Sortie `sweep` sur borne 4mm verte

BETA : ajouter et gérer vos images

Documents disponibles

1 schéma 1 publicité

Consulter les documents →
